データセンターの安定稼働を支える、最適な空調ソリューションを提案いたします。
お客様のご要望に応じ、「製品のカスタマイズ」にも対応いたします。
日本語版
英語版

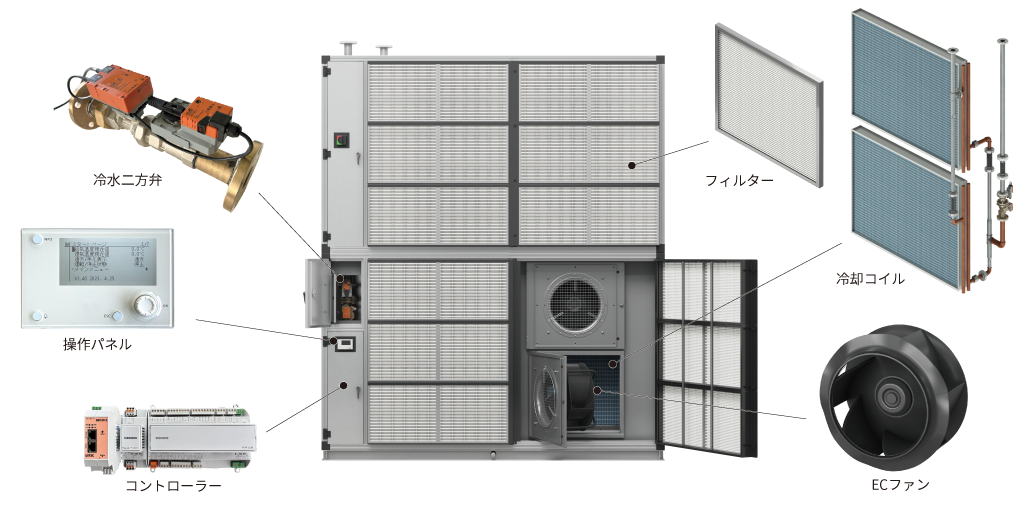

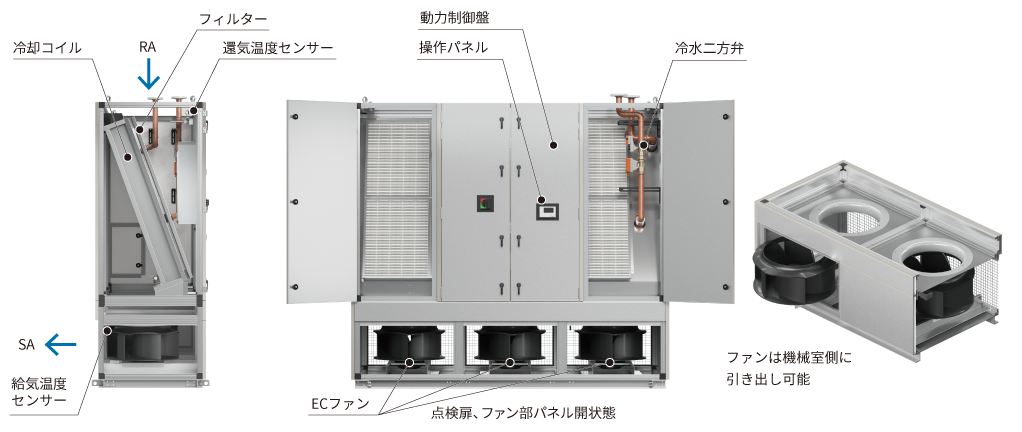

高性能と省エネ性を両立する構成部品

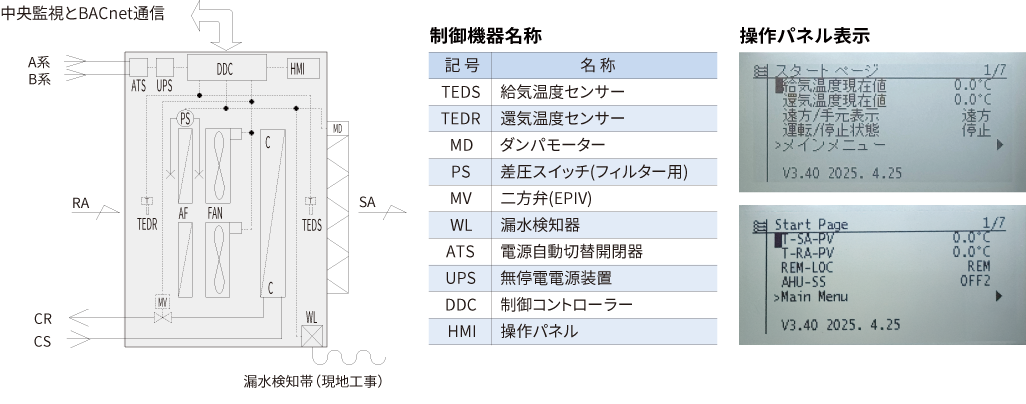

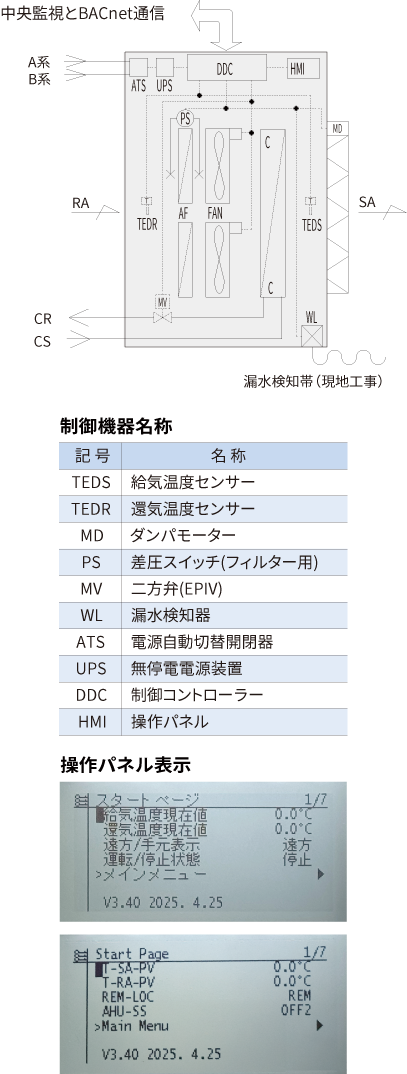

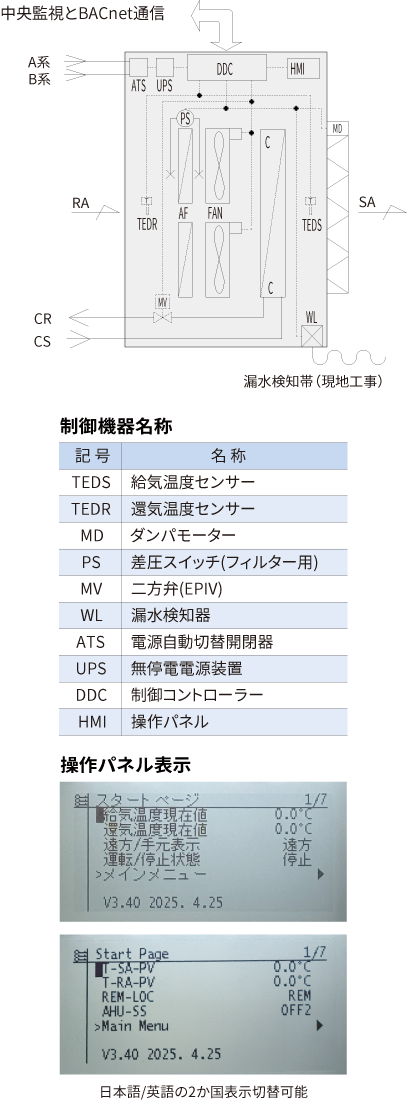

自律制御システムを組込み
| 項 目 | 内 容 | |
|---|---|---|
| 通 信 | 外部通信 | 監視システム用：BACnet IP（ASHRAE） 又はModbus |
| 機内通信 | ①ファン・冷水弁：Modbus RTU ②操作パネル ：RS485（HMI専用） |
|
| 制 御 | コイル冷水量制御 | ①給気温度制御※1 ②還気温度制御※1、※2 |
| ファン回転数制御 （風量制御） |
①還気温度制御※1、※2 ②給気静圧一定制御※1 ③ファン回転数一定制御※1 |
|
| 故障制御 | ①ファン故障制御（※1 空調機停止、継続運転、ファン最大運転） ②漏水検知（警報） |
|
※1 各制御、いずれかを選択。 ※2 どちらか一方を選択
| 項 目 | 内 容 | |
|---|---|---|
| 機 能 | 遠方／手元切替 発停機能 |
操作パネルで切替 |
| 監視システムまたは操作パネルで発停 | ||
| 設定（温度・静圧・回転数） | 監視システムまたは操作パネルで設定 | |
| 操作パネル表示／ 監視項目 |
状態監視（発停／温度／冷水弁／ファン） 故障・通信異常（各部品） 警報（フィルター差圧、漏水） |
|
| オプション | 外部通信 | BACnet IP IEIEJ時はゲートウェイ付属 |
| ATS・UPS | ATS：一次電源A系、B系遮断時自動切替 UPS：ATS切替中の制御回路への電源供給 |
|
| 監視項目 | 熱量監視 | |
| グループ制御 | 物件対応 | |

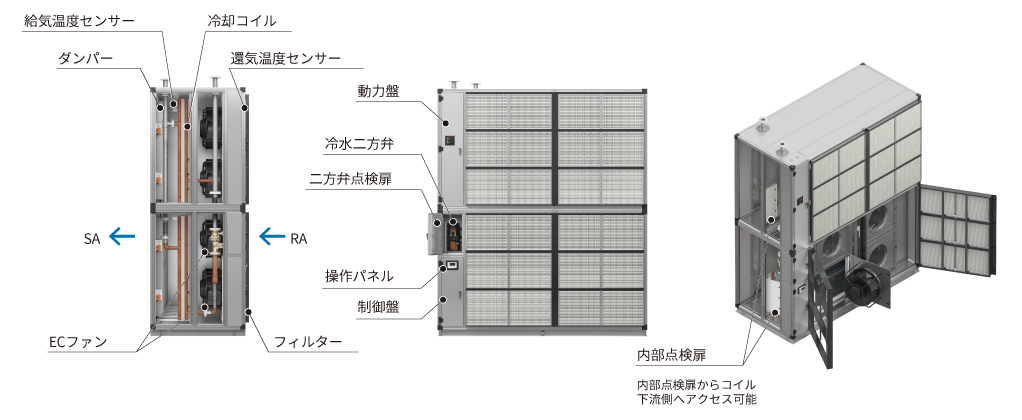

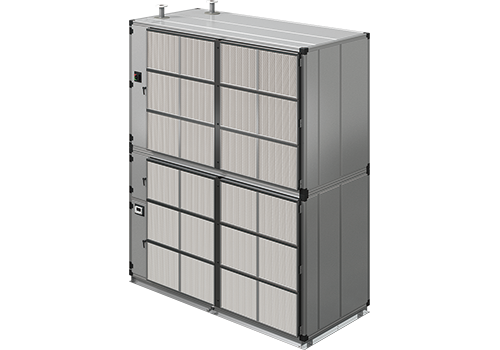

壁吹出し型（メンテナンス重視）
- 空調機吸い込み側からすべての機器のメンテが可能な設計
- フィルター部、ファン取付部は開閉可能
■シリーズ表（代表例）
| 風量 | m³/h | 40,000 | 60,000 | 80,000 | 100,000 | 120,000 |
|---|---|---|---|---|---|---|
| 冷却能力 | kW | 146.7 | 220.0 | 293.3 | 366.7 | 440.0 |
| ECファン | kW/数 | 2.85/4 | 3.70/4 | 3.70/6 | 3.70/8 | |
・側面メンテ方式の省スペースタイプにも対応いたします。

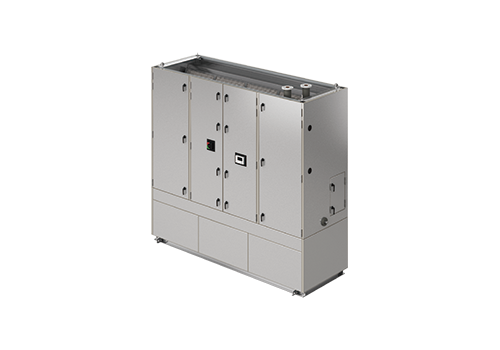

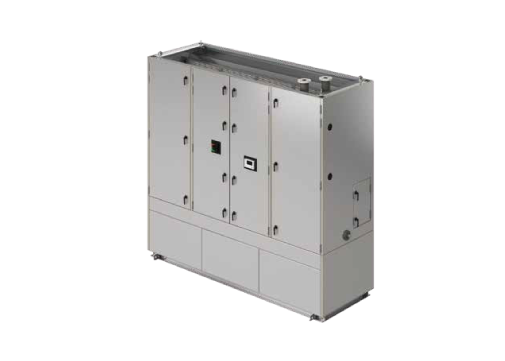

床吹き出し型
■シリーズ表（代表例）
| 風量 | m³/h | 20,000 | 30,000 | 40,000 | 50,000 |
|---|---|---|---|---|---|
| 冷却能力 | kW | 73.3 | 110.0 | 146.7 | 183.3 |
| ECファン | kW/数 | 2.85/2 | 2.85/3 | 3.70/3 | 3.70/4 |

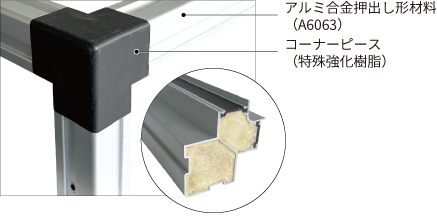

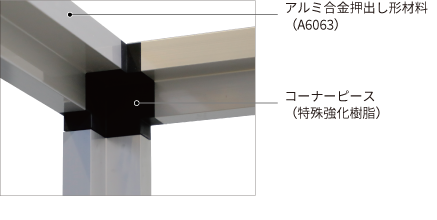

本体フレーム
アルミフレームを採用し高防錆、約25％軽量化を実現
コミッショニング
L1〜L6までのコミッショニングに専門の技術者が対応いたします。

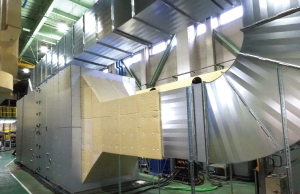

【工場検査（FAT＆FWT）】
能力測定、機能検査を実施し、高品質な製品を提供します。
| 試験項目 | |
|---|---|
| 性能試験 | 風量・機外静圧・消費電力・冷却能力・機外騒音 |
| 通電検査 | |
| 外観構造検査 | |
| 動作確認 | 主電源自動復旧試験 |
| コントローラー故障試験・UPSバックアップ確認試験 | |
| バルブ動作試験・ファン動作試験 | |
| 故障動作試験・ATS切り替え試験 | |
| 警報機能試験 | |
| BMS試験 | |
| 振動試験 | |
| 高調波確認 | |
サービス体制
納入後、弊社メンテナンス部門及び全国サービス網により迅速にアフターサービスいたします。
